Esta aplicación simula un OBD- || Adaptador Bluetooth conectado a la ECU de un automóvil
Versión 1.3.0
Esta aplicación convierte un dispositivo Android (teléfono o tableta) se convierte en un automóvil (virtual) con un adaptador Bluetooth OBDII conectado
Esta es una solución conveniente y rentable para el desarrollo y las pruebas de software OBDII de Android
Hardware:
Use 2 dispositivos Android (están emparejados con Bluetooth), uno ejecuta esta aplicación (ECU) y la otra ejecuta una aplicación Android OBDII para probar
Usando esta aplicación, no necesita un automóvil real, manténgase en interiores y realice todas las pruebas antes de hacer un automóvil real
La simulación ECU Engine Sim puede afirmar que se está ejecutando estable y confiable
Esta aplicación ha sido probada con las siguientes aplicaciones de Android OBD-II:
* Code Reader Pro
* Torque Pro
* Dashcommand
* Elmscantoyota
El resultado de la prueba es muy bueno
Nota: Algunas aplicaciones de Android OBD-II utilizaron la detección de umbral de Bluetooth no se puede conectar al dispositivo de simulación, porque el umbral de un adaptador ELM real es diferente del umbral de BLE en el dispositivo Android
La simulación ECU Engine Sim también puede funcionar bien con la línea de comando en las aplicaciones de terminal de Android
La simulación ECU Engine Sim funciona como un servidor de datos, por lo que espera (escucha) la solicitud de datos (comandos AT u OBD-II) desde el probador externo, luego procesa y responde a la solicitud
La simulación ECU Engine Sim emula el estándar OBD-II: ISO 15765-4 CAN 11/500KB
La aplicación puede procesar la mayoría de los comandos AT, pero los siguientes comandos AT generalmente se usan con el ISO 15765-4 Can Standard:
* ATZ, ATWS, ATSP0, en@1, ATI, ATH0, ATH1, ATE0, ATE1, ATDP, ATRV, ATDPN, ATSPN, ATTPN, ATCAF0, ATCAF1, ATSP6, ATAT0
Comandos OBD-II (modo de servicio y PID) compatibles con esta aplicación
1. PID de datos en vivo:
01 00, 01 01, 01 04, 01 05, 01 0a, 01 0c, 01 0d, 01 0e, 01 10, 01 11, 01 03, 01 04, 01 05, 01 21,
01 33, 01 46, 01 5C, 01 5e, 01 6a, 01 67
2. Información del vehículo:
09 00 - Solicitud de PIDS compatible
09 02 - Solicitar el número VIN
09 04 - Solicitar número de calibración
3. Códigos de problemas de DTC
03 - Solicitar códigos almacenados
07 - Solicitar códigos pendientes
0A - Solicitar códigos permanentes
04 - Solicitar códigos de problemas y datos almacenados relevantes
4. Datos del marco de congelación - Marco #0
02 00 00 - Solicitud de PIDS compatible
02 02 00 - Solicite DTC que cause datos de marco de congelación para almacenar
02 xx 00 - donde xx son PID para solicitar otros datos de marco de congelación
Uso:

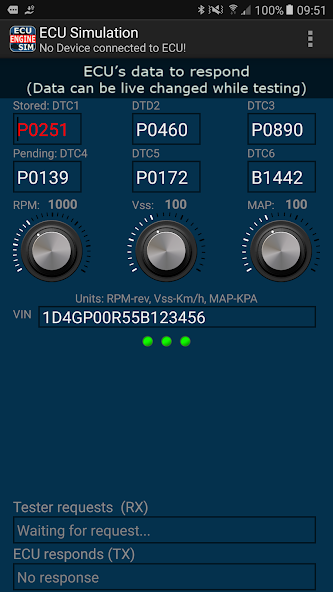

Después de comenzar la aplicación, debe tocar el botón "Comience a simular la ECU" para iniciar el proceso de simulación de ECU, aparece la pantalla de datos

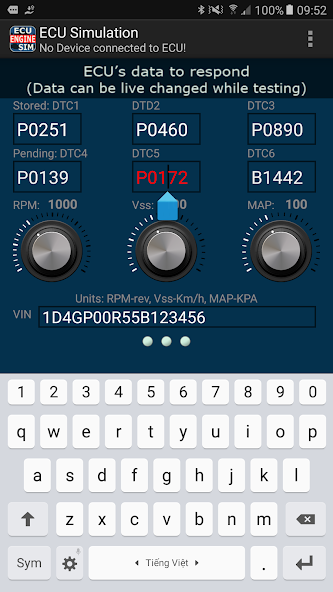

En la pantalla de datos, puede vivir en vivo algunos datos visibles en la pantalla de datos para el propósito de prueba
Todos los demás datos invisibles se devolverán con valores fijos

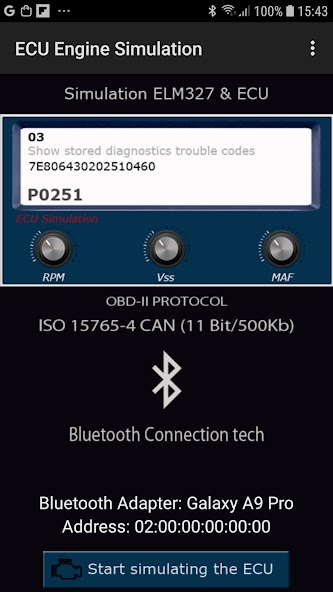

En la pantalla inicial hay 2 información sobre el adaptador de simulación Bluetooth OBD-II
* Nombre del adaptador: el nombre del dispositivo Bluetooth incorporado del teléfono (tableta). Este dispositivo Bluetooth emula el adaptador Bluetooth ELM327
* Dirección del adaptador: la dirección máxima del dispositivo Bluetooth incorporado
Si realiza pruebas en la terminal de línea de comandos, hay una orden para poner los comandos AT de la siguiente manera:
ATZ - RESET OBD -II Adaptador
ATSP6 - Establecer el protocolo ISO 15765-4 CAN 11/500KB (tal vez use ATSP0 o ATTP6)
ATH1 - Si quieres ver el encabezado 7E8 en la respuesta y ATH0 si no
ATCAF1: si desea que el adaptador formateara los datos para usted
ATCAF0: debe formatear los datos de solicitud usted mismo. En este caso, recuerde agregar byte PCI (igual al número de bytes de datos en la solicitud) en primer lugar en la solicitud
Por ejemplo, 02 01 0d: donde 01 0D es la velocidad del vehículo solicitado (2 bytes de datos) y el byte PCI es 02
Después de iniciar el adaptador OBD-II con los comandos AT anteriores, puede enviar qué solicitud OBD-II (u otros comandos AT) desea como de costumbre
La versión gratuita " ECU Engine Sim " está bloqueada y no responde a ninguna solicitud OBD-II, solo responde a los comandos AT iniciales.
